A7: RGB Led Kullanımı
Kazanımlar
Programlamanın temel yapılarının kazanımı sağlar.
Problem çözme becerisinin gelişimine katkı sağlar.
Algoritmik düşünce sisteminde gelişim sağlar.
Programlamanın ileri seviye kod yapılarını anlamaya yardımcı olur.
Bilgisayar
Arduino IDE programı
Arduino Uno
Breadboard
RGB led
İki ucu iğneli jumper kablo
RGB led kırmızı, yeşil ve mavi renklerini kullanarak farklı kombinasyonlarda çok fazla renk verebilir.
Her bir renk için üretilecek değerler 0 – 255 arasında olmalıdır. Bundan dolayı Arduino ile kullanıldığında PWM pinlere(3,5,6,9,10,11) bağlantısı yapılır.

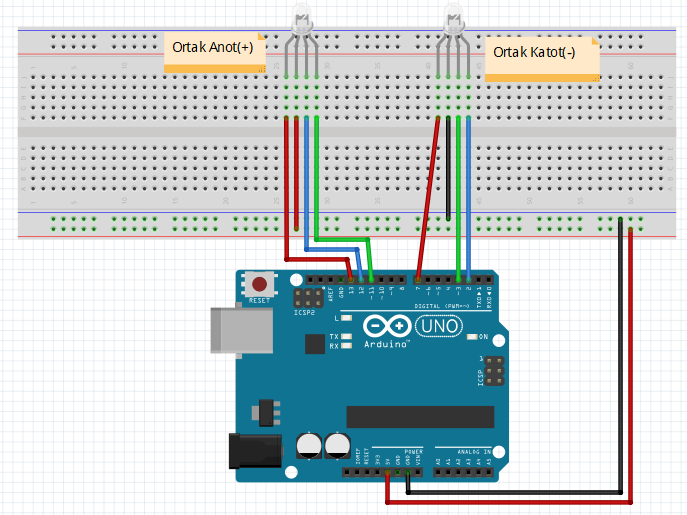

RGB led breadboard üzerinde uygun bir yere yerleştirilir.
RGB Led, ortak Anot ise anot bacağı breadborad üzerindeki kırmızı kanala, ortak katot ise katot bacağı breadboard üzerindeki mavi kanala bağlanır.
RGB’nin sinyal bacaklarından çıkan kablolar arduino kartın dijital pinlerine bağlanır.
Arduino kartın GND pinine bağlanan kablonun diğer ucunu breadboard üzerindeki mavi kanala bağlanır.
Arduino kartın 5V pinine bağlanan kablonun diğer ucunu breadboard üzerindeki kırmızı kanala bağlanır.
Devre şemamız hazırlanmış oldu.
Arduino IDE programını çalıştıralım.
Usb kablo ile Arduino Uno kartımızı bilgisayarımızla haberleştirelim.
Bu haberleşme için yapmamız gerekenler sırasıyla:
1. Adım: Usb kablo ile Arduino Uno kartımızı bağlantılarını sağlayalım.
2. Adım: Araçlar/Kartlar bölümünden kart tipini Arduino Uno seçelim.
3. Adım: Araçlar/Port bölümünden de kartın bağlı olduğu portu seçelim.
4. Adım: Kartı sıfırlamak için Dosya menüsünden yeni bir çalışma açalım ve Yükle düğmesine basalım.
Yükleme işlemi tamamlandığında kart sıfırlanmış olacak.

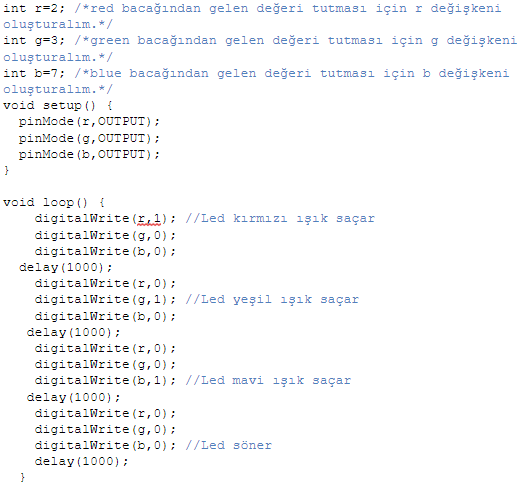

1 saniye aralıklarla RGB Led üzerindeki renklerin yanıp sönmesini sağlayacak kodları yazalım.
