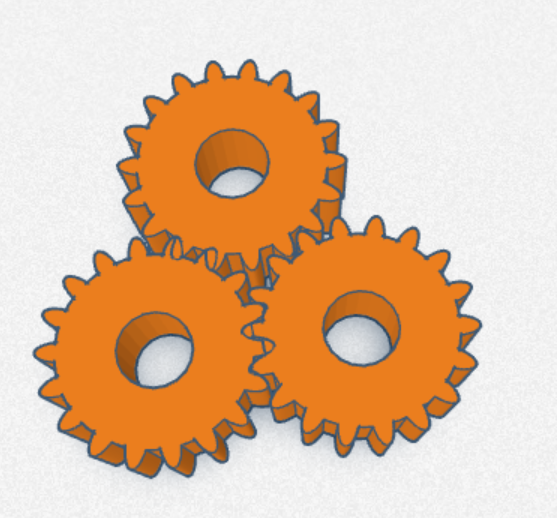

T2: Dişli Çark Tasarımı

Bilgisayar tarayıcısından https://www.tinkercad.com/ adresine girilir ve bir hesap açılması istenir.

Yeni bir tasarım açıldıktan sonra, sahneye 2 adet silindir objesi yerleştirmesi ile arayüz tanıtımı yapılırken dişli çark modellemesine de başlanmış olur.

Silindir modellerinin boyutları ayarlanır ve küçük olan silindir kopyalanır. Böylece toplamda üç adet ikisi aynı biri farklı boyutlarda silindir elde edilmiş olur.

Bu noktada hizalama aracı kullanılarak silindirler hizalanır ve büyük olan silindirin çevresine konumlandırılır.

Hizalama tamamlandıktan sonra iki obje birden seçilip, çoğalt ve tekrarlaya basılır. Bu sayede klon üretme aracı gösterilir.

Klonlanan objelerin ikisi de seçili iken rotate edilir, yani döndürülür. Bu noktada 20 derece döndürmek yeterlidir.

Ardından büyük silindirin çevresi dolana dek klonlama işlemi yeniden gerçekleştirilir.

Tüm objeler seçilir ve “gruplandırılarak” birleştirilir.

Ardından 1mm çapında bir silindir daha oluşturulup, “delik” haline getirildikten sonra hizalayarak çarkın tam ortasına getirilir.

Yeniden “grupla” diyerek çarkın ortasında bir delik açılmış olur.
