A17: Dijital metre
Kazanımlar
Programlamanın temel yapılarının kazanımı sağlar.
Problem çözme becerisinin gelişimine katkı sağlar.
Algoritmik düşünce sisteminde gelişim sağlar.
Programlamanın ileri seviye yapılarının kazanımı sağlar.
Bilgisayar
Arduino Uno
Breadboard
HC-SR04 Ultrasonik Mesafe Sensörü
Lcd Ekran
Potansiyometre
İki ucu iğneli jumper kablo
USB kablo
1- Mesafe sensörünü breadboard üzerinde uygun bir yere yerleştirelim.
2- Sensörün GND bacağını breadboard üzerindeki mavi kanala, VCC bacağını ise breadboard üzerindeki kırmızı kanala bağlayalım.
3- Sensörün Trig bacağını Arduino karttaki 11 nolu dijital pine, Echo bacağını ise 10 nolu dijital pine bağlayalım.
4- Lcd ekranı ve potansiyometreyi de yerleştirelim. Lcd ekranın ve potansiyometrenin pin bacaklarını devre şemasındaki gibi arduino uno kartımıza bağlayalım.
5- Devre şemamız hazırlanmış oldu.

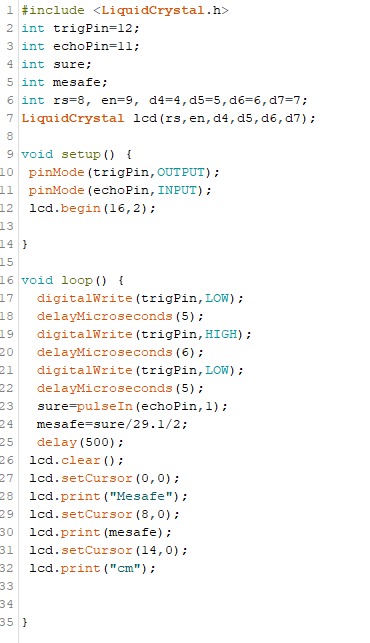

Mesafe sensörünün çalışmasını sağlayacak kodları yazalım.
